縁貼り機

パネル固定式縁貼機　SNEW7124

特徴

数値制御＋倣い加工によるS曲線部トリミング加工

仕様

ワーク寸法	幅 250mm ～ 650mm 長さ 500mm ～ 2400mm
縁材厚	0.5mm
ワークの固定	吸着ユニット8箇所
縁貼ユニット	糊タンク容量：1000cc 移動モータ：サーボモータY 2台
トリミングユニット	エアーモータ：20000rpm 移動モータ：サーボモータY・Z 2 × 2台
コラム移動	移動幅：500～2450mm 移動モータ：サーボモータ 1台
バスライン	850mm × 900mm
重量	約2500kg

IMG_1 加工素材 CR.png

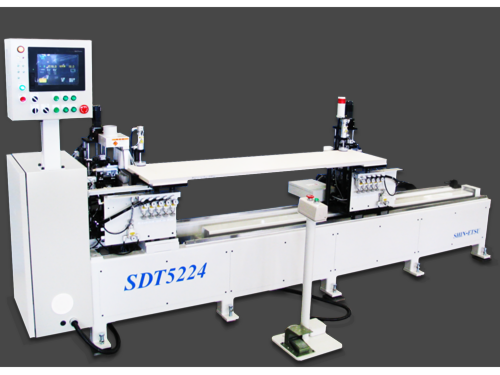

仕様

ワーク寸法	幅250～650mm×長さ500～2450mm×厚み12~37mm
ワーク固定	エアーシリンダー2ヶ所
トリミングユニット	エアートリーマー　　20000rpm×2 トリミングスピード　0.6～3m/min 戻りスピード　　　　8m/min 移動モーター　　　 0.2Kwサーボモーター×2 Z軸移動モーター　　 0.1Kwサーボモーター×2
移動ユニット	スピード　　　　　 10m/min 移動モーター　　　 0.4Kwサーボモーター
パスライン	850mm
重量	約500kg

2 加工素材 CR.png

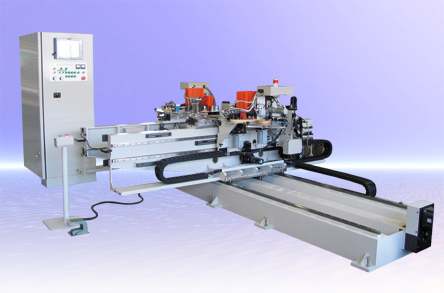

仕様

ワーク寸法	幅250～650mm×長さ580～3100mm×厚み12～37mm
ワーク固定	吸着ユニット8ヶ所(4×2)
真空ポンプ	2.2Kw
縁材	0.8mm(高圧メラミン)/ホルダー30枚以上

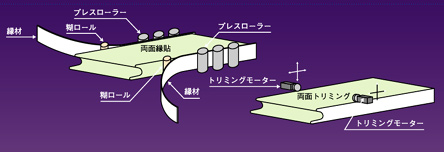

縁貼ユニット	縁材送りモータ　　　　　40w×2 ノリローラーモータ　　　90w×2 ノリタンク容量　　　　　1000cc×2 ノリタンクヒータ　　　　1Kw×2 プレスローラーモータ　　90w×2 縁貼スピード　　　　　　6m/min 戻りスピード　　　　　　15m/min 移動モータ　　　　　　　0.4Kwサーボモータ×2
トリミングユニット	トリミングモータ　　　　1.0Kw高周波モータ×2 トリミングスピード　　　0.6～3m/min 戻りスピード　　　　　　15m/min 移動モータ　　　　　　　0.4Kwサーボモータ×2 Z軸移動モータ　　　　 0.4Kwサーボモータ×2
右ベースユニット	スピード　　10m/min 移動モータ　1.0Kwサーボモータ
搬出コンベア	スピード　　18m/min 搬出モータ　0.09Kwモータ×2
重量	約3000kg
