寸法

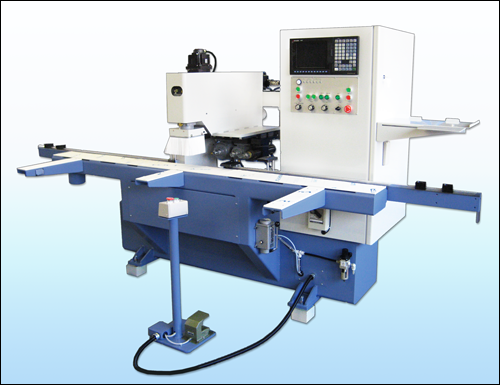

SND4301D/3301Dの特徴

ドア取っ手穴加工、蝶番カキ、フランス落し、吊り戸金具、明りとり穴などの加工が、本機ですばやくできます。
当社開発の対話型ソフトにより、初心者の方にも簡単にプログラム作成ができ、入力から加工までが迅速に行えます。

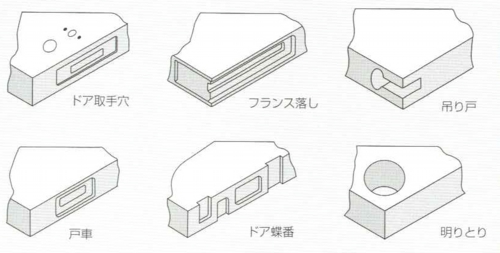

加工例

機械仕様

垂直軸	2.2Kw高周波モータ　× 1
水平軸	3.7Kw高周波モータ　× 1 2.2Kw高周波モータ　× 1 0.2Kwドリル用モータ　× 1（SND4301Dのみ）
加工ストローク	Ｘ軸： 330mm Ｙ軸： 垂直軸150mm 水平軸105mm Ｚ軸： 60mm
位置決め	三菱電機製 ３軸ＮＣ制御
所要エアー圧力	0.5Mpa
電源	３相200V　50/60Hz
機械寸法	長さ 4800mm × 幅 1665mm × 高さ 1600mm
重量	1100Kg
